Programul central al

Sistemului de Supraveghere a Circulaţiei Signalkomplex

- SFR -

Serviciile centralei:

        Centrala este compus dintr-un PC IBM (sau compatibil), un soft dedicat, şi un modem pentru a realiza legătura cu automatele. Softul permite utilizatorului, supravegherea automatului şi eventuale intervenţii. Programul rulează sub Win 9x, profitând de posibilităţile oferite de mediul grafic.

Funcţii generale:

• selectarea programului general, separat la toate sistemele principale şi subsisteme;

• semnalarea erorilor la intersecţii cu probleme;

• afişarea intersecţiei. Afişarea planului de situaţie (este memorat de sistemul principal) spre vizualizare, pe care apare colorile momentane ale corpurilor de semaforizare şi starea detectoarelor, imprimare sau transmitere prin fax;

• afişarea pe diagrama de mers a colorilor momentane ale corpurilor de semaforizare şi starea detectoarelor, imprimare sau transmitere prin fax;

• citirea, afişarea, salvarea, imprimarea sau transmiterea prin fax a datelor culese de automat (calendarul de funcţionare, date de numerotare a traficului);

• afişarea, imprimarea sau transmiterea prin fax a datelor aparţinând automatelor, memorate de sistemul principal;

• programarea orelor de comutaţie între programe;

• primirea şi calendarizarea schimbărilor apărute la automate, alertarea utilizatorului, anunţarea automatică a personalului de servizare;

• luarea legăturii cu automatele, citirea complet automată a datelor fără intervenţia utilizatorului;

• setarea orei şi a datei exacte a automatelor.

Serviciile softului central şi o scurtă descriere:

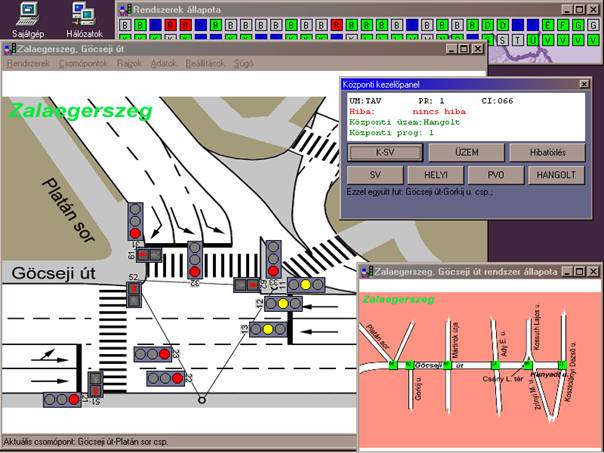

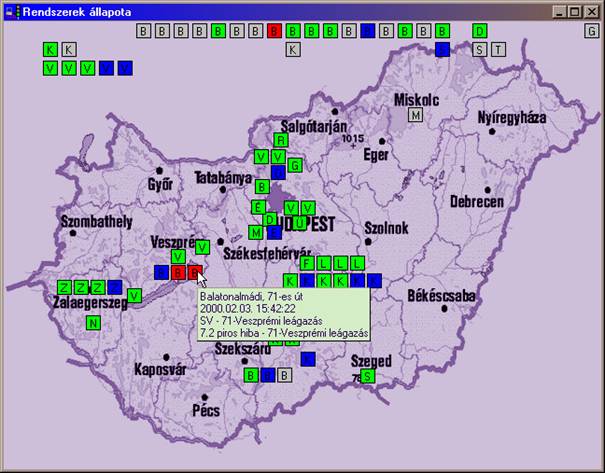

        Dacă dorim să avem informaţii despre starea actuală a unui sistem, a calendarelor de evenimente şi a datelor culese, trebuie iniţiat o legătură către sistem. Realizarea legăturii este posibilă prin meniuri şi cu ajutorul hărţii afişate. După realizarea legăturii ecranul se schimbă, afişând intersecţia actuală cu starea aferentă:

        Informaţia principală redată pe monitor este planul de situaţie a intersecţiei, pe care este afişat starea momentană a corpurilor de semaforizare şi a detectoarelor, pe lângă acesta este posibil simularea de situaţii de circulaţii pe detectoare. Pe lângă planul de situaţie este afişat starea intersecţii aparţinând sistemului principal, şi alte informaţii referitoare la intersecţia principală. Acestea sunt: modul de funcţionare a automatului, programul actual şi poziţia în program, denumirea erorii, modul de funcţionare şi numărul programului setat de sistemul principal. Tot aici se poate schimba modul de funcţionare setat de sistemul principal.

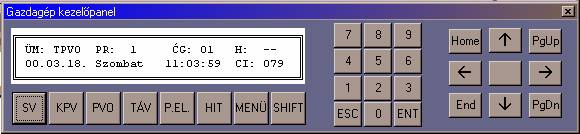

        La sistemul principal sunt şi alte posibilităţi, deoarece la sistemul principal se poate afişa un panou, care este identic cu panoul de control al automatului, astfel se poate ajunge şi de la distanţă toate funcţiile.

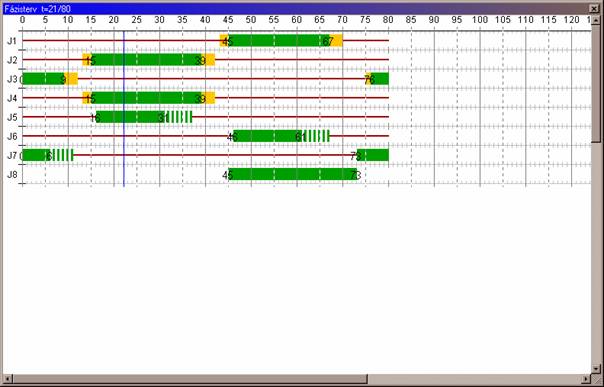

        Este posibil afişarea digramei de mers, utilizat la momentul respectiv, a oricărui automat. Diagrama de mers poate să apară în mod ciclic sau în mod timp real.

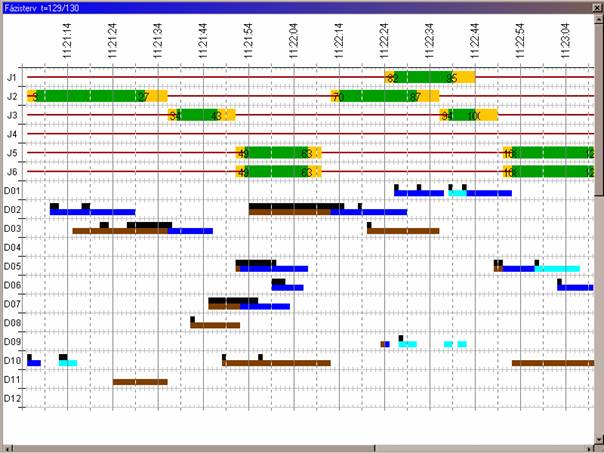

        Ultima dă posibilitate de a vedea, mai amănunt, programul complet dependent de circulaţie, cu ajutorul simulării prezenţei pe detectoare se poate observa comportarea corectă a programului.

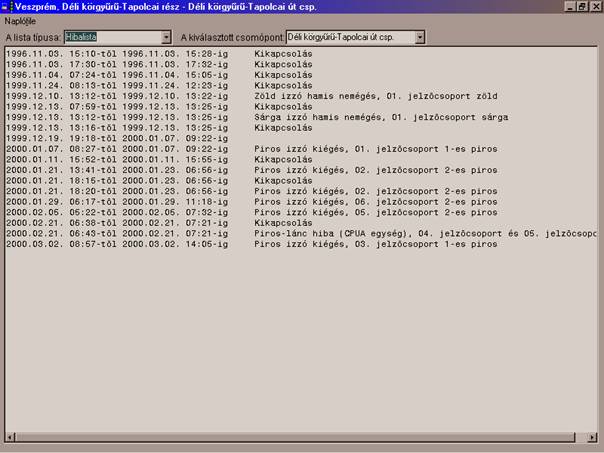

        Printre serviciile programului se numără şi citirea, afişarea, evaluarea calendarului de evenimente (erori, schimbări între programe) şi a datelor culese de automat.
