Automat de semaforizare VTC 2000

Pagină realizată şi întreţinută

de Koncz Szabolcs.

Ultima modificare:

23 May 2013 20:53

    Automatele VTC 06, VTC 12, VTC 24, VTC 36 sunt conceput pentru un cost mic şi răspund la toate cerinţele din CE, SR EN 12674:2002, SR HD 638-S1:2001, funcţionalitate fiabilă, întreţinere uşoară, programare rapidă.

• Echipare modulară, pentru diferite tipuri de intersecţii mică, mijlocie şi mare.

• Cu un automat se pot dirija max. 3 intersecţii, deodată sau separat.

• În funcţie de direcţii semnalizate din  intersecţie, poate fi comandate 6, 12, 24 sau 36 grupuri de semafoare independente. (un grup de semafoare constă din unu sau mai multe corpuri de semaforizare auto sau pietonal)

• Se poate realiza sincronizarea intersecţiilor (undă-verde).

1. La automatele VTC se pot racorda:

• butoane pietonale pentru cerere verde;

• detectoare de trafic - bucle inductive;

• ceas GPS, pentru corectarea ceasului intern a automatului;

• în sistem de comandă de la distanţă paralel/serie;

• la sistem de monitorizare SFR prin GSM sau linie telefonică obişnuită

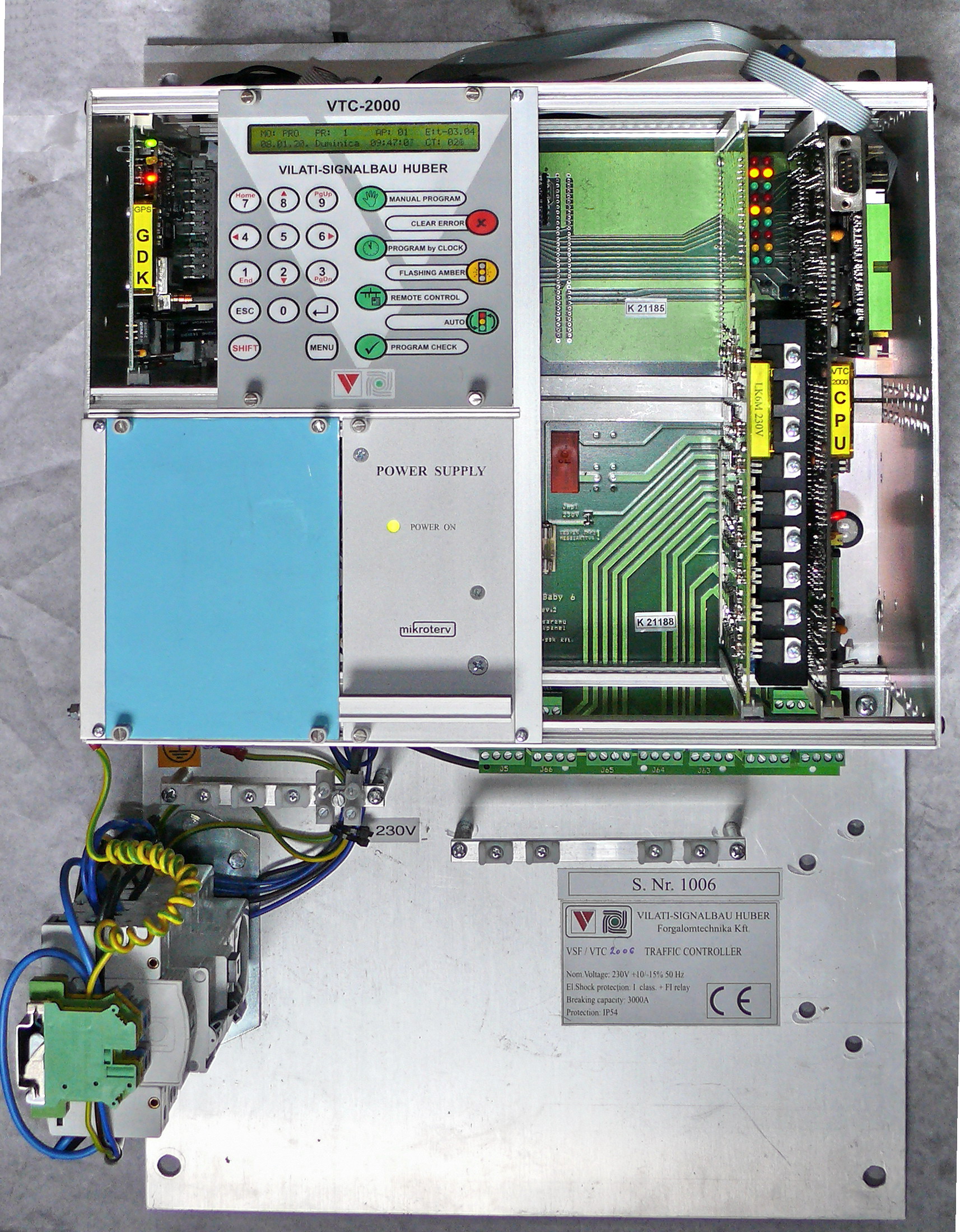

2. Echipare modulară

• placă centrală CPU având la bază un PC industrial de 386SX

• placă de comandă corpuri semafoare (pentru 6 grupuri de semafoare) LK 6

  • pentru corpuri cu incandescenţă - LK 6 M 230V 60W

  • pentru corpuri cu LED 230V - LK 6 M 230V LED

  • pentru corpuri cu LED 40V - LK 6 M 40V LED

• placă alimentare

• placă de control comandă cu display LCD

• amplificator detector trafic (opţional)

• ceas GPS (opţional)

• modem GSM (opţional)

3. Date tehnice ale automatelor:

• Dulapul automatului policarbonat - rezistent la şocuri şi UV

• Tensiunea de alimentare 230V +10% -15% 50Hz

• Putere absorbită pe partea de cureţi slabi: max. 20 W

• Putere comandată pe culori

•  min.60W max 800 W pentru corpuri cu incandescenţă

•  min. 4W max 40W pentru corpuri cu LED

• Număr de intrări detectoare trafic max 24

• Număr de intrări butoane pietonale max 12

• Standard de comunicaţie RS 232

• Unitate logică PC industrial 386SX

• Comutarea lămpilor: - prin semiconductori, trecerea prin zero a tensiunii reţelei

• Control:

  • trecerea de tensiune prin verde şi galben,

  • puterea disipată la roşu pe două canale,

  • protecţie la roşu defect, verde antagonist;

  • al timpilor de verde maxim,

  • al timpilor de aşteptare maxim,

  • matrice de conflict (intergreen)

• Programe:

• 8 programe fixe diferite în funcţie de oră şi zilele săptămânii

• 8 programe declanşat de trafic în funcţie de oră şi zilele săptămânii

• program manual

• galben intermitent

• funcţionează conform orei programabile

• program separat de comutare pentru pornire/oprire

• se programează cu ajutorul unui PC

• corectitudinea programului se poate verifica cu ajutorul simulatorului prin computer.

• Protecţie:

  • Sistem de distribuţie: TN-C;

  • Protecţie la atingere, releu diferenţial + releu de supratensiune

  • Clasa de protecţie I

  • Gradul de protecţie IP 65

  • Umiditate 85 %

  • Temperatura de lucru: –25°C ÷ +45°C (+raze solare)

• Limbaj de programare SIMPLEX, fiind un limbaj proprietar toate funcţiile se pot programa liber. Instrucţiunile se introduc într-un fişier text.

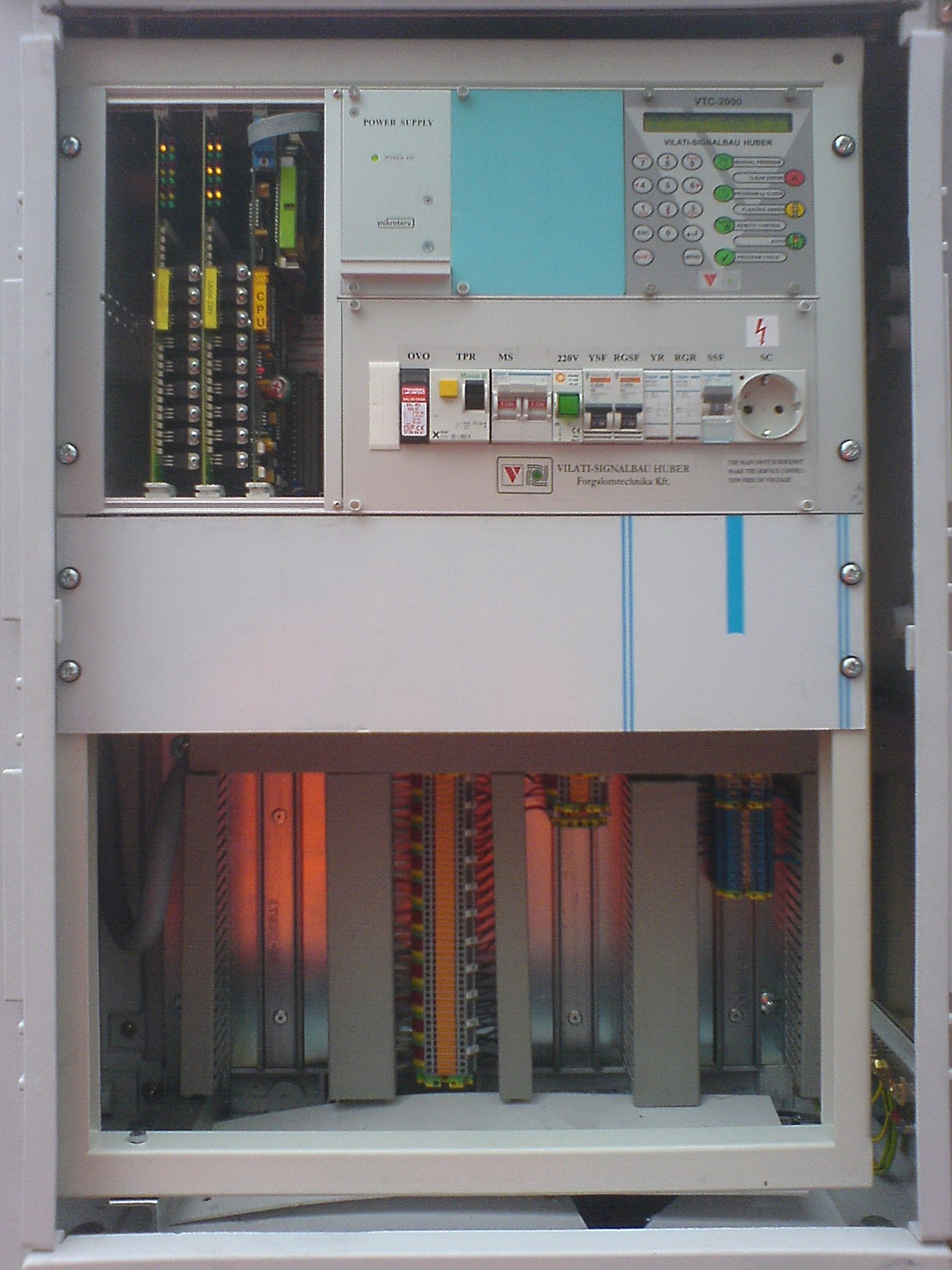

Automat VTC 06 - mini - având dimensiuni mici (647 mm x 436 mm x 250 mm), se realizează economic şi repede dirijarea circulaţiei.

• Este construit din elementele automatului VSF.

• Serviciile corespund cu serviciile automatelor VSF.

• Se poate conecta max. 6 grupuri de semafoare

Automat VTC 12 -  construit din elementele principale ale automatului VSF

• Se poate conecta max. 12 grupuri de semafoare la automatul VSF 12

Automat VSF 24/24 -  construit din elementele principale ale automatului VSF

• Se poate conecta max. 24 grupuri de semafoare la automatul VSF 24 - pentru două intersecţii
